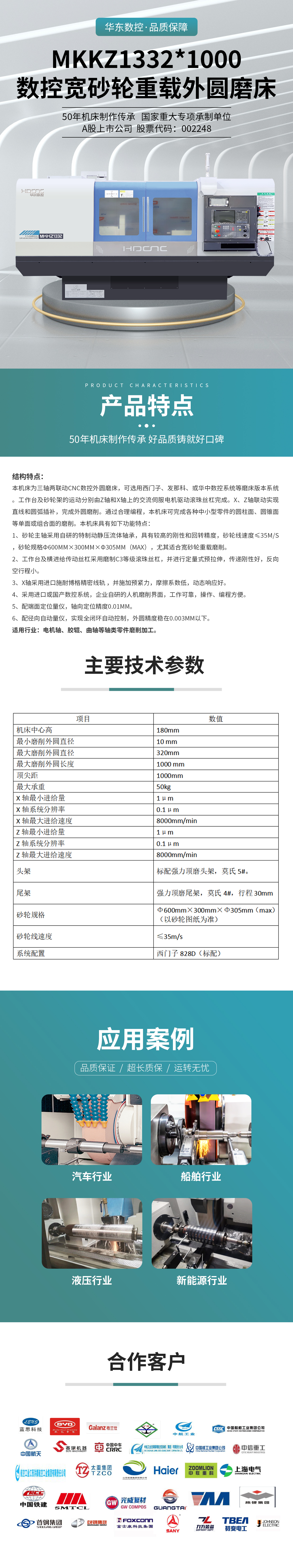

結構特點：
本機床為三軸兩聯動CNC數控外圓磨床，可選用西門子、發那科、或華中數控系統等磨床版本系統。工作臺及砂輪架的運動分別由Z軸和X軸上的交流伺服電機驅動滾珠絲杠完成。X、Z軸聯動實現直線和圓弧插補，完成外圓磨削。通過合理編程，本機床可完成各種中小型零件的圓柱面、圓錐面等單面或組合面的磨削。本機床具有如下功能特點：
1、砂輪主軸采用自研的特制動靜壓流體軸承，具有較高的剛性和回轉精度，砂輪線速度≤35m/S，砂輪規格Φ600mm×300mm×Φ305mm（max），尤其適合寬砂輪重載磨削。
2、工作臺及橫進給傳動絲杠采用磨制C3等級滾珠絲杠，并進行定量式預拉伸，傳遞剛性好，反向空行程小。
3、X軸采用進口施耐博格精密線軌 ，并施加預緊力，摩擦系數低，動態響應好。
4、采用進口或國產數控系統，企業自研的人機磨削界面，工作可靠，操作、編程方便。
5、配端面定位量?jī)x，軸向定位精度
0.01mm。
6、配徑向自動量?jī)x，實現全閉環自動控制，外圓精度穩在0.003mm以下。
適用行業：電機軸、膠輥、曲軸等軸類零件磨削加工。
